Модульные автоматические выключатели — это устройства защиты электрических цепей, устанавливаемые в распределительные щитки. Их задача — автоматически отключать подачу тока при перегрузках и коротких замыканиях. Такой механизм помогает предотвратить возгорания, выход из строя оборудования и угрозу для жизни людей.
Выключатель срабатывает в доли секунды, как только ток в цепи превышает допустимые значения. Это критически важно как в бытовых электросетях, так и на производственных объектах, где нагрузка может резко изменяться. Благодаря компактности и модульному исполнению, такие модульные устройства легко монтируются на стандартные DIN-рейки и заменяются без переподключения всей системы.

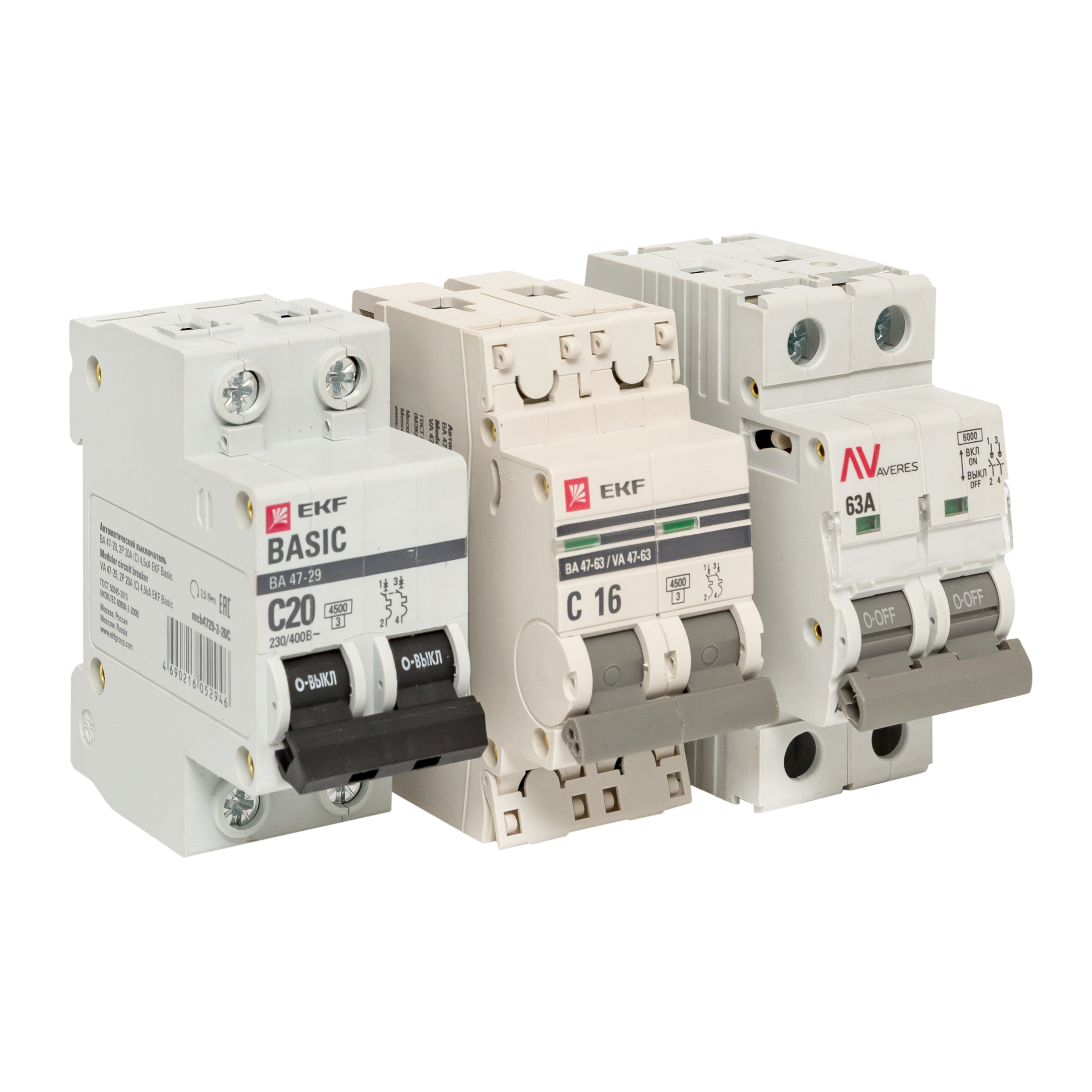

Как устроен модульный автоматический выключатель?

Корпус автоматического выключателя изготавливается из негорючего пластика. Внутри находятся основные рабочие элементы: тепловой и электромагнитный расцепители, дугогасительная камера (решетка), контактная система. Задача у всех элементов одна, но принцип работы отличается:

• Тепловой расцепитель реагирует на длительную перегрузку. Когда температура повышается, биметаллическая пластина изгибается и размыкает цепь.
• Электромагнитный расцепитель отключает питание, если наблюдаются резкие скачки тока, например, при коротком замыкании.
• Дугогасительная решетка тушит электродугу, которая появляется при размыкании контактов под нагрузкой.

Это сочетание рабочих элементов обеспечивает надежность. Благодаря их совокупной работе наблюдается многоступенчатая защита, даже при нестабильной электросети.

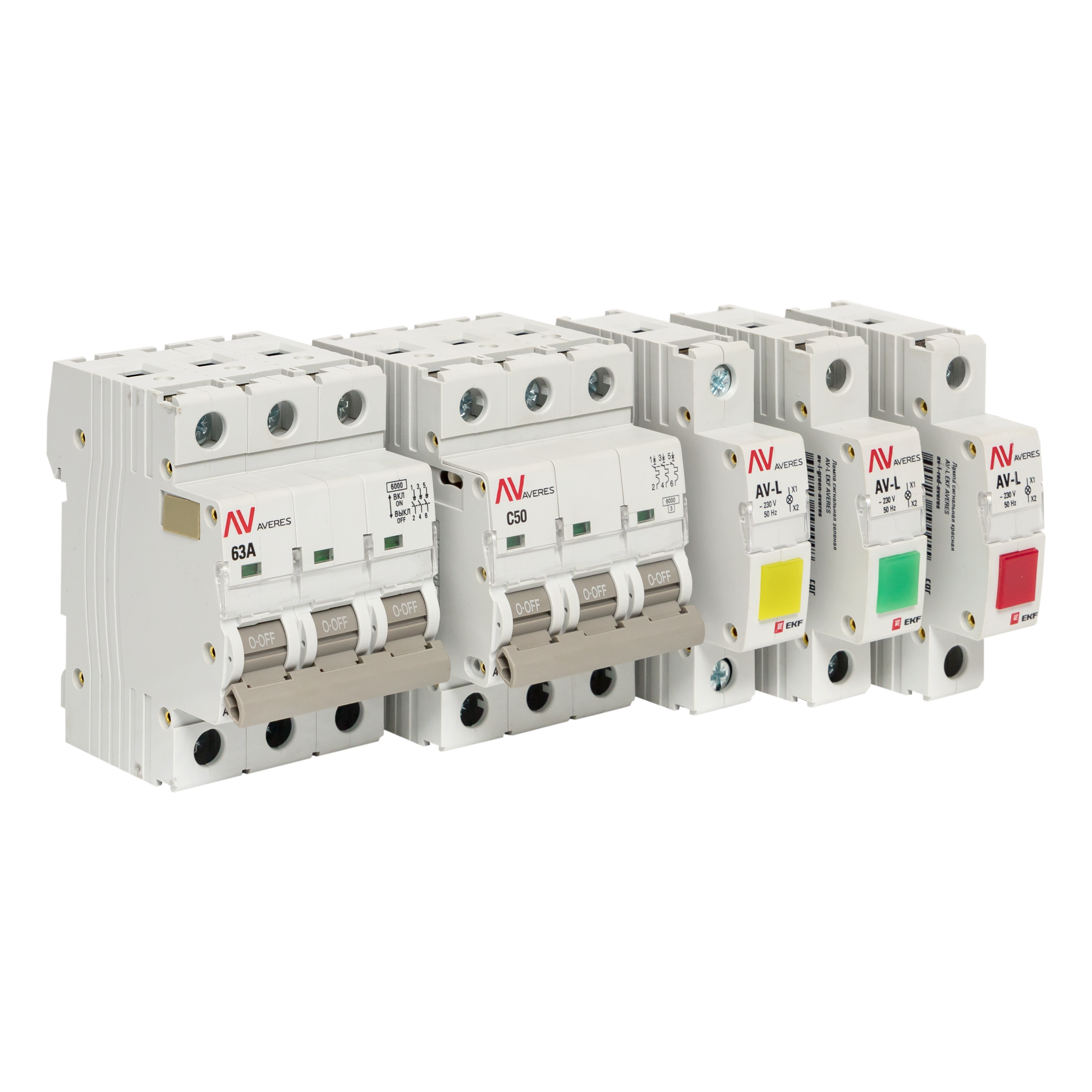

Виды модульных автоматических выключателей

Существует несколько классификаций модульных автоматов. Их подбирают по разным критериям, например, номинальному току. Этот параметр (In) указывает, при какой силе тока автомат будет отключаться при длительной нагрузке. Стандартный диапазон – 1-125 А.

Также рассматривают класс срабатывания, который маркируется буквами:

• B – для цепей с низкими пусковыми токами, вроде бытовых приборов или освещения.
• C – для умеренных пусковых токов, например, розеток.
• D – для цепей с высокими пусковыми токами, вроде станков или компрессоров.

Выключатели различаются по количеству полюсов (от 1P до 4P). Чем больше этот показатель, тем больше фаз защищается одновременно.

Последний важный критерий – это коммутационная способность. Она показывает максимальный ток, при котором автомат сохраняет свою работоспособность. При выборе рекомендуется учитывать тип нагрузки и характеристики конкретной электросети.

Преимущества модульных автоматических выключателей

Модульные автоматы вытеснили побочные предохранители и другие типы защиты благодаря эксплуатационным особенностям:

• Быстрый монтаж – фиксируется на DIN-рейку без дополнительных креплений;
• Универсальность – подойдет для жилых, коммерческих помещений или промышленных объектов;
• Безопасность – автоматическое отключение снижает риски возникновения аварийных ситуаций;
• Модульность – возможность комбинировать с другими элементами системы, такими как реле напряжения или УЗО, в рамках одного щитка;
• Контроль состояния – индикаторное окно позволяет понять, включен ли автоматический выключатель.

Модульные автоматы не просто защищают, они являются элементом современной и гибкой системы электроснабжения. Их наличие в щитке обеспечивает безопасной и надежной эксплуатацией электросети.

Применение модульных автоматических выключателей

Благодаря преимуществам, модульные автоматы используются на разных объектах, если требуется надежная защита сети. Например, в жилых домах и квартирах – защищают розеточные и осветительные группы, электроплиты, бойлеры, кондиционеры.

Другие сферы применения модульных автоматических выключателей:

• Загородные дома и дачи. Защищают насосы, холодильное оборудование, электроинструмент, линии наружного освещения.
• Коммерческая недвижимость. Обеспечивают автоматическим отключением при перегрузке, чтобы обеспечить стабильную работу установленного оборудования.
• Промышленные объекты. Защищают станки, электродвигатели, автоматизированные линии.

Применение модульных автоматических выключателей оправдано в сетях, где используется чувствительная электроника или наблюдаются частые перепады напряжения. В технических помещениях они также позволяют быстрее восстановить питание после отключения.

Заключение

Модульные автоматические выключатели — базовый элемент современной электросети. Они обеспечивают защиту от коротких замыканий и перегрузок, позволяют строить безопасные и гибкие схемы питания. При грамотном подборе и установке автомат не только продлевает срок службы техники, но и защищает людей и имущество от последствий аварийных ситуаций.
